Порядок создания УГО элемента «И-НЕ»

Порядок создания УГО элемента «4И-НЕ заключается в следующем.

        Назначить подходящий масштаб изображения.

      Установить курсор в точку ввода редактируемого символа с координатами (20; 20) и трижды нажать клавишу «серый плюс».

        На экране поместить символ сходного   по   начертанию   с      «4И-НЕ» УГО элемента «2И-НЕ».

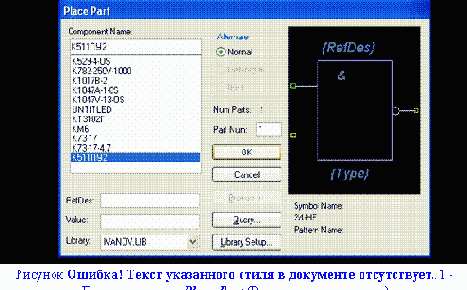

      Для этого командами Pla­ce/Part (пиктограмма ) вызвать диалоговое окно Pla­ce Part (Размещение элементов) и в библиотеке Ivanov.lib выбрать элемент К511ПУ2

(рис. 4.22). На­жать кнопку ОК.

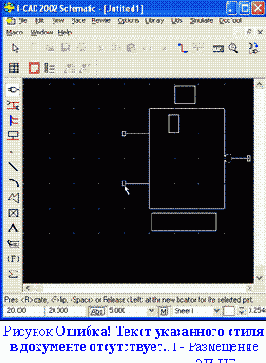

      Появившийся контур элемента «2И-НЕ» раз­местить на экране по месту привязки в точке с координатами (20, 20) (рис. 4.23).

        Преобразовать выбранный символ в набор графических объектов.

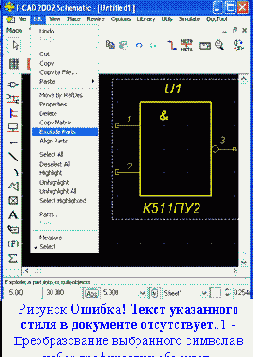

Командами Edit/Select

 включить режим выбора объектов и щелчком ЛК выбрать данный символ. Он изменит свой цвет на желтый (рис. 4.24).

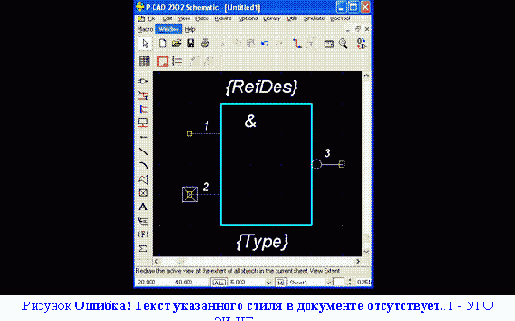

Командами Edit/Explode Part выбранный символ преобразовать в набор графических объектов. После этих команд доступ­ными для редактирования оказываются отдельные детали УГО (линии, выводы, надписи) (рис. 4.25).

        Редактирование УГО «4И-НЕ»

      Сформируем УГО логи­ческого элемента «4И-НЕ» редактированием УГО «2И-НЕ».



Прямоугольный контур УГО логического элемента  «4И-НЕ» та­кого же размера - 15´20 мм, поэтому его оставим без измене­ния.

        Уточнить свойства и положение выводов 1 и 2 элемента.

      Входные выводы следует устано­вить слева (их 4), а выходные — справа (их 2).

      Установить шаг сетки 2,5 мм.

      По командам Edit/Select   курсором выбрать вывод 1 и щелкнуть по нему ЛК, затем, не отпуская ЛК, переместить его в точку с координатами (25; 32,5) и отпустить ЛК.

      В поле выбранного вывода 1 нажать ПК и избрать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства). В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода 1 видимым) и нажать ОК.

      В поле выбранного вывода 2 нажать ПК и нажать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства). В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода 2 также видимым) и нажать ОК.

        Создать входные выводы 4 и 5.

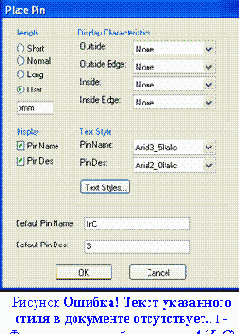

      Выпол­нить команду Place Pin . Откроется диалоговое окно Place Pin. В нем в поле Length

установить флажок в окне User и задать длину вывода 5 мм. В окнах Inside Edge, Outside Edge, Inside, Outside оставить установки None. В поле Default Pin Name, а в поле Default Pin Des номер вывода — 3. В зоне Text Style в окнах Pin Name установить стиль текста Arial3_5Italic, а поле Pin Des  - стиль Arial2_0Italic. В поле Display в обоих окнах установить флажки. Теперь в поле Default Pin Name

ввести имя вывода — InС, а в поле Default Pin Des — номер вывода 4. На­жать кнопку ОК (рис. 4.26).

      Поставить курсор в точку с координатами (25; 22,5), щелкнуть ЛК и, удерживая ее, дважды нажать на клавишу буквы R

для разворота вывода на 180° (или один раз клавишу буквы F). Отпустить ЛК. Щелкнуть ПК.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию над выводом.

      Подобным образом в точке с координатами (25; 17,5) сформировать входной вывод InD с № 5.



        Уточнить свойства выходного вывода.

      Положение и тип вывода (инверсный) не меняется.

      Для уточнения других свойств выходного вывода нужно щелкнуть по нему ПК и нажать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства).

      В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода Out также видимым) и нажать ОК.

      Проверить: в окне Outside Edge должно быть   значение   Dot,   а   в остальных - None.  В окне Default Pin Name - имя вывода — Out, а в окно Default Pin Des ввести номер вы­вода  6.  Нажать  кнопку  ОК.

        Уточнить положение надписи с названием символа.

      Командами Edit/Select  включить режим выбора объектов.

      Щелкнуть ЛК по надписи с названием символа (&) и, не отпуская ЛК, переместить ее в точку с координатами (32,5; 32,5), и затем отпустить ЛК.

        Установить точку привязки элемента на  1-й вывод УГО.

      Щелкнуть ЛК по элементу, отображающему точку привязки (перечеркнутый квадратик) и, не отпуская ЛК переместить этот элемент в точку с координатами (20; 32,5) и отпустить ЛК.

        Выполнить перенумерацию выводов.

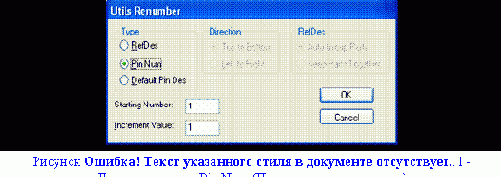

Изме­нить нумерацию выводов. Для этого по командам Utils/Renumber  в открывшемся одноименном окне задать режим Pin Num. Нажать ОК. После этого последовательно в порядке возрастания начиная с 1-го вывода пометить щелчком ЛК все выводы.

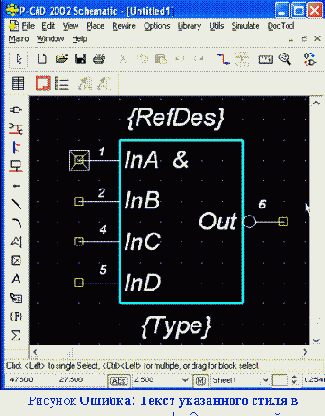

      Полученный  результат пред­ставлен на рис. 4.28.



 Сохранение УГО логическо­го элемента в библиотеку.

      Командами Edit/Select выбрать (выделить) весь созданный УГО.

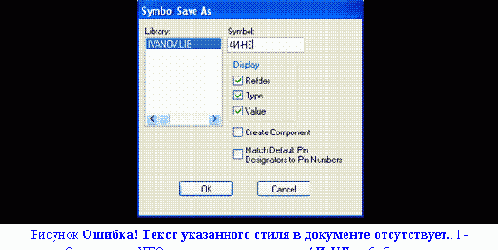

      По командам Library/Symbol Save

As в открывшемся окне вы­ брать созданную ранее библиотеку Ivanov.lib.



В поле Symbol на­брать имя элемента «4И-НЕ» и нажать кнопку ОК (рис. 4.29).
